接線示意圖

文章來自：海灣消防設備發布時間：2021-09-29 10:09:17

海灣消防報警控制器JB-QB-GSTN1500布線接線圖

一，技術特點：

（1）線制：

線制連接線距離數量

24V 無極性兩總線 ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊

RS-232 總線三芯屏蔽線 <15m 1 臺CRT

直控盤輸出線（二線制）

1.0mm2≤導線截面≤2.0mm2 BV 線<1.0km

（2）使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：

主電: 交流220V (2A) 電壓變化范圍＋10%～－15%

控制器備電：直流24V/16Ah 密封鉛酸電池，2 節

（4）監控功耗=基本功耗35W（空載）+單塊回路板監控功耗6W（484 個總線設備）*回路板數

（5）報警功耗=基本功耗35W（空載）+單塊回路板報警功耗7W（484 個總線設備）*回路板數+10W（24V 對外輸出）

（6）外形尺寸：（長×寬×高）：500mm×170mm×700mm

二、結構特征、安裝與布線：

JB-QB-GSTN1500 火災報警控制器（聯動型）的外形如圖3-16所示：

JB-QB-GSTN1500 火災報警控制器（聯動型）的外形如圖

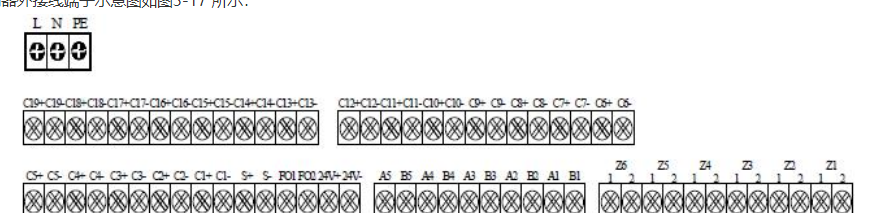

控制器外接線端子示意圖如圖3-17 所示：

控制器外接線端子示意圖如圖

JB-QB-GSTN1500火災報警控制器(壁掛式)接線端子圖

端子說明：

L、N、PE：交流220V 接線端子及機箱保護接地線端子；

Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；

An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；

火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；

火災顯示盤A、B：連接火災顯示盤的通訊總線端子；

CAN 聯網H、L：連接其它各類控制器的通訊總線端子（選配）；

24V+、24V-：24V/0.5A 輔助電源輸出端子；

FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點*大容量2A/30VDC或1A/125VAC；

S+、S-：警鈴輸出端子，24V/0.2A 有源輸出；

Cn+、Cn-（n=1~19）：直控輸出端子。

布線要求：接線宜采用BV 銅芯導線，1.0mm²≤導線截面積≤2.0mm²。
