接線示意圖

文章來自：海灣消防設備發布時間：2014-01-18 09:01:35

本文將重點介紹海灣消火栓按鈕接線圖，包括J-SAM-GST9123消火栓按鈕接線圖和J-SAM-GST9124消火栓按鈕接線圖。

一、J-SAM-GST9123消火栓按鈕接線圖

消火栓按鈕外接端子示意圖如圖2-7：

其中：

Z1、Z2：無極性信號二總線接線端子

K1、K2：無源常開觸點，用于直接啟泵控制時，需外接24V電源

應用方法：

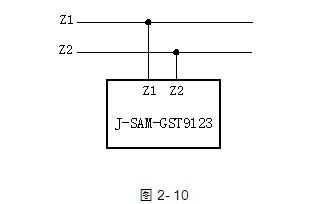

J-SAM-GST9123型消火栓按鈕與火災報警控制器及泵控制箱的連接可分為總線制啟泵方式和多線制直接起泵方式。采用總線制起泵方式時，消火栓按鈕直接和信號二總線連接，消火栓按鈕總線制起泵方式應用接線示意圖如圖2-10：

這種方式中，消火栓按鈕按下，即向控制器發出報警信號，控制器發出啟泵命令并確認泵已啟動后，將點亮消火栓按鈕上的綠色回答指示燈。

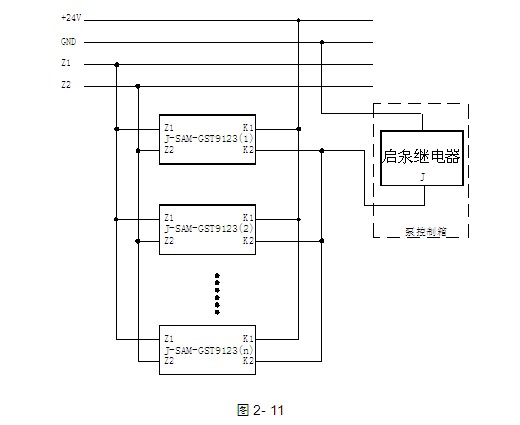

采用消火栓按鈕直接起泵方式應用接線示意圖如圖2-11：

這種方式中，消火栓按鈕按下，可直接控制消防泵的啟動，泵運行后，火災報警控制器確認泵已啟動后，將點亮消火栓按鈕上的綠色回答指示燈。

二、J-SAM-GST9124消火栓按鈕接線圖

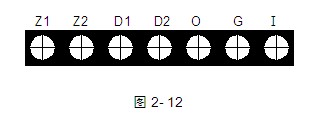

J-SAM-GST9124消火栓按鈕對外接線端子示意圖如圖2-12。

其中：

Z1、Z2：接控制器二總線，無極性

D1、D2：接直流24V，無極性

O、G：有源DC24V/100mA輸出

I、G：無源回答輸入

應用方法：

J-SAM-GST9124消火栓按鈕可以采用總線制方式啟動消防泵（參照第二章1.3節J-SAM-GST9123消火栓按鈕），也可以采用多線制方式直接啟動消防泵，應用示意圖如圖2-13。

這種方式中，消火栓按鈕按下，O、G端輸出DC24V電源，可直接控制消防泵的啟動，泵運行后，泵控制箱上的無源動作觸點信號通過I、G端返回按鈕，可以點亮按鈕上的綠色回答指示燈。

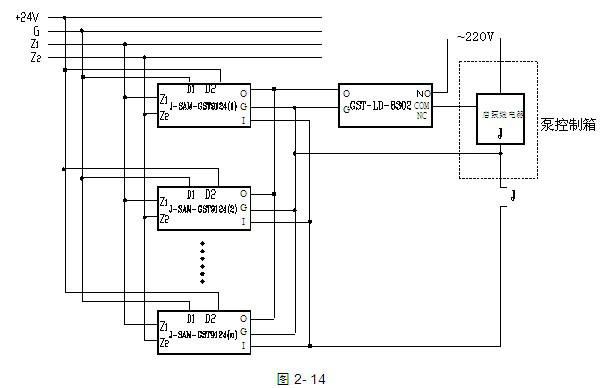

當設備啟動電流大于100mA時，應通過GST-LD-8302切換模塊進行轉換，通過GST-LD-8302轉換直接啟泵方式應用示意圖如圖2-14所示：
