GST-LD-8318海灣緊急啟停按鈕安裝接線示意圖
文章來自：海灣消防設備 發布時間：2014-01-18 08:01:24
GST-LD-8318是海灣緊急啟停按鈕型號，本文將重點介紹海灣GST-LD-8318緊急啟停按鈕的安裝以及接線示意圖。

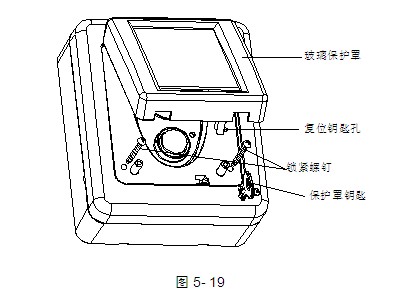

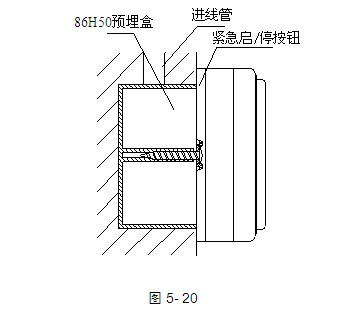

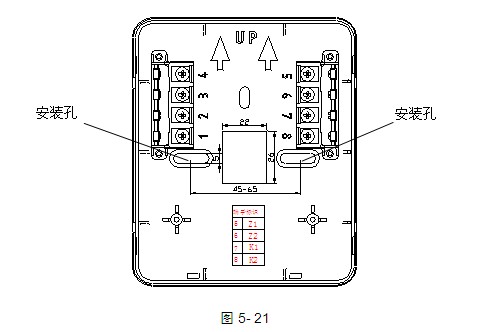

海灣消防設備工程師介紹道：按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖5-19所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖5-20，安裝孔距如圖5-21所示。
端子示意圖如圖5- 21所示。
Z1、Z2：無極性信號總線輸入。
K1、K2：啟動無源常開輸出。
布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。
GST-LD-8318應用方法

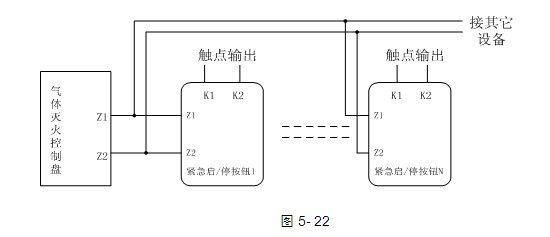

按鈕采用兩線制與氣體滅火控制器連接，允許*多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共*多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5-22所示（圖中的N≤10）。
