J-SAM-GST9124消火栓按鈕
文章來自：海灣消防設備 發布時間：2014-01-19 10:01:18

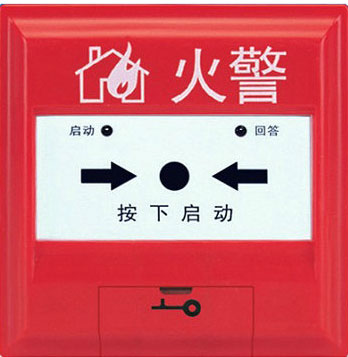

一、J-SAM-GST9124消火栓按鈕特點
J-SAM-GST9124型消火栓按鈕通常安裝在消火栓箱內，當人工確認發生火災后，按下此按鈕，即可啟動消防水泵，同時向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出按鈕的編碼號，并發出報警聲響。本按鈕具有DC24V有源輸出和現場設備無源回答輸入，采用三線制與設備連接，可完成對設備的啟動及監視功能，此方式可獨立于火災報警控制器。本按鈕主要具有以下特點：
（1）采用拔插式結構，安裝簡單方便；
（2）可電子編碼，可現場改寫；
（3）按片在按下后可用專用工具復位。
二、J-SAM-GST9124消火栓按鈕主要技術指標
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流≤0.5mA
（3）報警電流≤5mA
（4）線制：與火災報警控制器采用兩總線連接，與電源采用兩線連接，與消防泵采用三線制連接（一根DC24V有源輸出線，一根回答輸入線，一根公共地）
（5）有源輸出容量：DC24V/100mA
（6）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP65
（8）外形尺寸：
95.4mm×98.4mm×60mm(帶底殼)
三、J-SAM-GST9124消火栓啟泵按鈕結構特征、安裝與布線

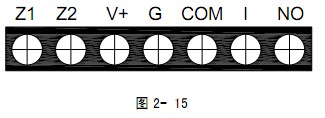

外形尺寸及結構與J-SAM-GST9123型消火栓按鈕相同，安裝方法也相同，J-SAM-GST9124消火栓按鈕對外接線端子示意圖如圖2-12。
其中：
Z1、Z2：接控制器信號總線，無極性
V+、G： 24VDC 電源輸入端，有極性；24VDC 由泵控制箱提供時不用
COM： DC24V 啟泵信號輸出端
I：無源常開觸點回答信號輸入端
COM、NO: 輸出常開觸點信號，額定容量 24VDC/100mA
布線要求：信號線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。
四、J-SAM-GST9124應用方法
J-SAM-GST9124 消火栓按鈕可以采用多線制方式直接啟動消防泵，啟泵電源由泵控制箱提供并僅將 24V 正極線接到按鈕的 V+端。此時如果按下按鈕則 COM 端子輸出DC24V 電壓信號，同時總線上報按鈕動作；泵控制箱上的無源動作觸點信號通過 I 端返饋致按鈕，可以點亮按鈕上的綠色回答指示燈。

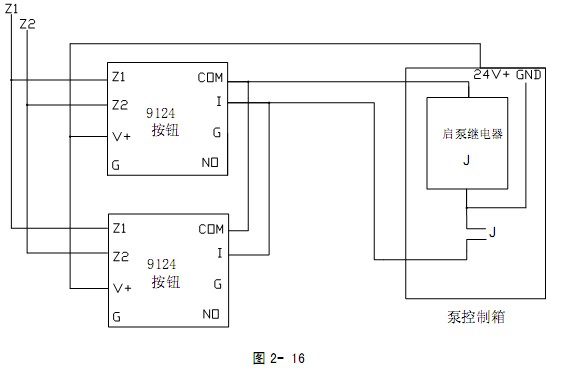

應用示意圖如圖 2- 16。
