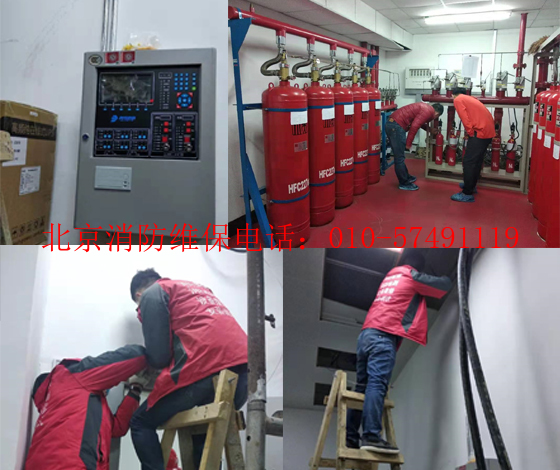

海灣氣體滅火系統故障如何維修

1.氣體滅火控制器主電故障

2.AC220V電源缺失,查看電源是否正常。

3.AC220V電源線未接好,查看電源線是否接好。

4.氣體滅火控制器備電故障

5.電池電量不足,充電或更換新電池

 可按下面板上的“消聲鍵”，再打開鍵盤鎖（按“鍵盤操作”，再按“調分”，這時鍵盤操作指示燈亮，代表已成功開鎖），接著按“復位鍵”或“自檢鍵”后，控制器故障是否能排除，否則應根據面板顯示的故障，進入相應防護區查看情況，并通知專業操作人員查看排除；(常見故障是系統主電斷電后，備電切換工作發出故障聲，值班員可按下面板上的“消聲鍵”，進行系統消聲，當主電恢復后系統自動正常工作)

一、GST-QKP01氣體滅火控制器概述:

GST-QKP01火災報警控制器、氣體滅火控制器(簡稱為GST-QKP01)是海灣公司為適應工程設計的需要而開發的。GST-QKP01為典型的氣體滅火控制裝置，可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現1個防火區的火災報警和氣體滅火控制。GST-QKP01滿足GB 4717-2005 《火災報警控制器》和GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。

二、GST-QKP01氣體滅火控制器功能:

1.具有火災探測及報警功能。

可連接本公司編碼型感溫、感煙和火焰等類型的探測器以及手動報警按鈕，實現火災探測和報警。

2.能控制實現氣體滅火設備的啟動噴灑，其啟動方式有以下幾種：

1)通過火災報警探測器和手鈕報警聯動啟動氣體滅火；

2)通過按下現場緊急啟動按鈕來啟動氣體滅火；

3)通過按下GST-QKP01面板上的【啟動】按鍵來啟動氣體滅火。

3.GST-QKP01收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。

4.延時啟動的延時時間在0～30秒連續可調。

5.具有停動功能，在延時期間，通過以下方式可緊急停止延時及其后續動作：

1)按下GST-QKP01面板上的【停動】按鍵，可實現緊急停動；

2)按下該控制區域內的現場緊急停動按鈕，可實現緊急停動；

3)通過火災報警控制器（聯動型）發出停動命令，可實現緊急停動；

4)按下【確認】鍵并選擇中止延時，可實現緊急停動。

6.具有手自動轉換功能，可分別設置手動和自動工作方式。

在自動工作方式下，可實現火災報警聯動啟動氣體滅火。

在手動工作方式下，只能進行火災報警，不能聯動啟動氣體滅火，只能通過【啟動】按鍵和現場緊急啟動按鈕才能啟動氣體滅火。

系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現，也可在GST-QKP01上進行設置，系統的手自動狀態決定于*后一次設置操作，且系統的手自動工作方式以設備上的工作方式指示燈的指示為準。

注意：手動工作方式只適于保護區有人時使用；保護區無人時應使用自動工作方式。

7.自身帶有備電，在主電缺失時可自動進入備電運行狀態；能給備電充電并有備電保護功能。

8.具有信息記錄、查詢功能，可保存*后的999條記錄。

三、GST-QKP01氣體滅火控制器特點:

1.配置靈活、可靠性高

采用海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到GST-QKP01上，布線簡單方便且配置靈活。

鑒于氣體滅火系統的特殊性，采用了可靠的設計方法，以故障導向?yàn)榘踩瓌t進行產品設計，并經過了嚴格測試，使產品具有了極高的可靠性。

2.功能強、控制方式靈活

GST-QKP01為一個完全開放的系統，可與火災報警控制器(聯動型)聯網通信實現遠程監控。

3.窗口化、漢字菜單式顯示界面

采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息，漢字菜單做到了明白易懂、方便直觀，通過簡單的操作(選擇數字或移動光條)就可實現系統提供的多種功能。

4.模塊式開關電源

供電電源為低壓開關電源，對主、備電均作穩壓處理，保證低壓時系統仍能正常工作。充電部分采用開關恒流定壓充電，保證輸入AC187V對電池的可靠快速充電。

具有備電保護功能：備電供電時，當備電電壓低于DC19V時系統將自動切斷備電。

L、N、PE：交流220V接線端子。

CAN-L、CAN-H：與火災報警控制器(聯動型)相連的通訊總線端子。

R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。

F1、F2：故障輸出端子，常開觸點，有故障時閉合。

S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出DC24V信號。

Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、

氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。

24V、G:各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體噴灑指示燈和輸

出模塊供電。

DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出

DC24V電壓且*大2A的信號。終端匹配電阻為4.7kΩ/0.25W。

YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

布線要求:通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，*長不超過500m。

電源輸出(24V,G)連接線應選用截面積1.0~2.0mm2RV線，*長不超過500m。

驅動鋼瓶輸出端(DC+,DC-)連接線應選用截面積≥1.5mm2RV線。如果電纜長度大于50m，

則選用截面積≥2.5mm2RV線。應計算線損壓降、保證電磁閥的*低工作電壓。

外接通訊總線連線應選用截面積≥1.0mm2雙絞線，配置CAN通訊卡時*大線長不超過3000m。

其它端子連接線應選用截面積≥1.0mm2RV線。

交流電源線應采用耐壓750V以上的三芯絕緣線。

機殼接地線宜用4mm2的銅導線，接地電阻應小于4Ω。

六、GST-QKP01氣體滅火控制器應用方法

GST-QKP01 可通過本地網卡與火災報警控制器(聯動型)聯網，示意圖如圖

GST-QKP01氣體滅火控制器

GST-QKP01驅動鋼瓶電磁閥輸出的布線方式如圖所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。

GST-QKP01氣體滅火控制器

點型系統接線圖如圖

GST-QKP01氣體滅火控制器
