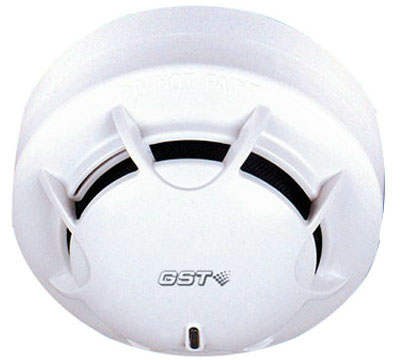

JTY-GM-GST9611感煙火災探測器
文章來自：海灣消防設備 發布時間：2014-01-20 09:01:16
一、JTY-GM-GST9611感煙探測器特點
JTY-GM-GST9611型點型光電感煙火災探測器是我公司推出的*新產品。在保留JTY-GD-G3型點型光電感煙火災探測器功能的基礎上，具有以下特點：
(1)專業造型設計，超薄型；
(2)超大指示燈指示，360度范圍可見；
(3)具有溢水孔設計，防止積水滲漏；
(4)迷宮設計獨特，抗灰塵污染性強；
(5)在線電子編碼；
(6)自診斷、自補償、自學習；
(7)支持數字化總線；
(8)迷宮為**產品，**號為：ZL03100624.8。
二、JTY-GM-GST9611感煙探測器主要技術指標
（1）工作電壓：總線24V
（2）監視電流≤0.6mA
（3）報警電流≤1.8mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）編碼方式：十進制電子編碼
（7）外殼防護等級：IP32
（8）外形尺寸：
直徑：100mm，高：54.5mm(帶底座)
三、JTY-GM-GST9611感煙探測器保護面積
當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
四、JTY-GM-GST9611感煙探測器結構特征、安裝與布線

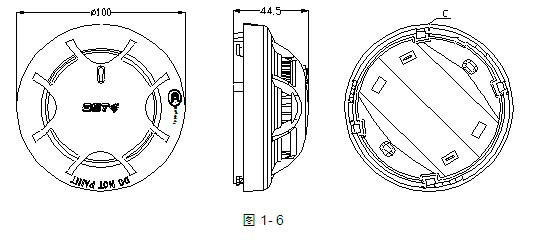

探測器的外形結構示意圖如圖1-6：

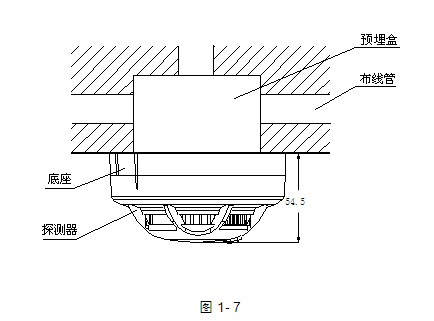

探測器安裝方式示意圖如圖1-7所示，接線盒可采用86H50型標準預埋盒。

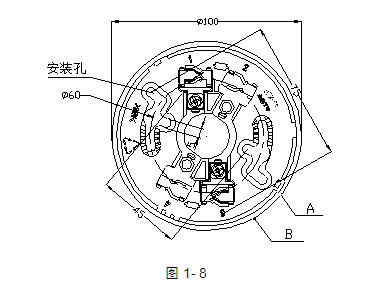

DZX-01型定位底座示意圖如圖1-8：
底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。
布線要求：與JTY-GD-G3型點型光電感煙火災探測器相同。
